Set D: Achteruitrijcamera + Parkeersensoren + Spiegeldisplay

Parkeersensoreninbouwen.nl verkoopt en monteert een alles-in-één set, die bestaat uit vier sensoren, een parkeercamera die er uitziet als een sensor, geluid (pieper) én een spiegel-display met 4.3" beeld ineen!

De parkeercamera wordt tussen de middelste sensoren geplaatst, maar kan ook een afwijkende plek hebben. De buitenrand van de camera kan ook meegespoten worden.

De camera, die de vorm van een sensor heeft, kan vrijwel altijd geplaatst worden, ook als uw auto een trekhaak heeft. Dit kunnen we vooraf en/of terplekke bekijken.

Bijkomend voordeel is dat als u naast parkeersensoren ook een camera wilt, u deze dus niet meer apart hoeft te kopen en in te laten bouwen, maar dat u nu een alles-in-een set kunt kopen, die zeer scherp geprijsd is.

Hoe ziet dat er in werkelijkheid uit?
Nieuwsgierig? Bekijk ons Youtube-filmpje:

BESTELLEN / KOPEN | INBOUW-AFSPRAAK MAKEN | HOME

Toelichting: de alles-in-één parkeerset D bestaat uit een spiegel-display ('overzet-spiegel') met daarin 4.3" beeld. De set bevat verder vier 'dunne' parkeersensoren (standaard glanzend zwart), een camera (in de vorm van een sensor), een pieper, stroom- en videodraden, twee gatenboren (camera 18,5 mm, sensoren 21 mm), een control-unit, een dubbelzijde tape (om de control-unit mee vast te plakken), en een handleiding met informatie en inbouwtips.

Wanneer u achteruit gaat rijden, verschijnt het beeld in uw spiegel en begint de pieper van de parkeersensoren te piepen. De buzzer piept sneller als u dichterbij een object komt. De afstand wordt ook in beeld weergegeven, evenals hulplijnen (hoogtelijnen). De camera kan symetrisch met de vier sensoren geplaatst worden, maar kan desgewenst ook op een andere plaats gemonteerd worden.

N.B. Heeft uw auto geen binnenspiegel, maar wilt u toch een set met spiegeldisplay gaan gebruiken? Geen probleem, bestel dan meteen de losse binnenspiegel met zuignap, die PI-nl levert!

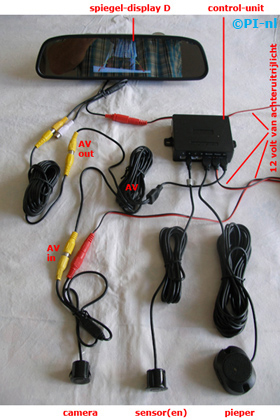

Aansluiten Set D:
> zie bovenstaande foto.

Verschijnt er geen beeld? Dan heeft u de beeldkabel of de camerakabel niet aan de juiste andere kabelplug aangesloten, of staat er -standaard of vanwege een aanwezig canbus-systeem- 13,4 volt of meer op de bedrading en zet de spiegel of camera zich uit zelfbescherming uit. U dient in dat laatste geval dan een converter/omvormer of een relais-set toe te voegen.

Instel-mogelijkheden
Aan de achterkant van de spiegel zitten verticaal drie ronde drukknopjes. De bovenste is '+', de onderste is '-', met de middelste kunt u selecteren; kies helderheid, contrast, taal, formaat e.a. Nadat u dit eventueel met + of - hebt ingesteld laat u alle knopjes los; na een paar seconden staan uw instellingen dan opgeslagen en kunt u de spiegel (weer) monteren.

LET OP: op de zijkant van de control-box zit een 'QC Passed' (Quality Check Passed) stickertje. Dit houdt in alle onderdelen apart, maar ook de set als werkelijke set zoals ie in de doos zit, getest is in de fabriek.
Als u het stickertje verwijdert, ziet u een wit stelschroefje zitten. Deze kan gebruikt worden om de 'gevoeligheid' van het systeem wat aan te passen, bijv. door de set scherper te laten kijken en feller te reageren, of juist iets minder ruim te laten kijken en wat matter te reageren. Verander dit niet als er geen noodzaak toe is! Vanuit de fabriek staat de stelschroef soms nog in een uiterst linker- of uiterst rechterstand. PI-nl controleert alle sets en control-units die PI-nl inbouwt en zet de stelschroef in de neutrale stand als dat nodig is. Bij losse verkoop gebeurt dat niet. Controleer daarom bij aanschaf zelf voor de zekerheid even of de stelschroef inderdaad in de neutrale, horizontale stand staat.

- sensoren dienen altijd minimaal 50 cm (en max. 65 cm) boven het wegdek geplaatst te worden
- sensoren dienen horizontaal recht naar achteren te kijken
- alle vier de sensoren dienen qua hoogte naar hetzelfde punt te kijken
- de vier sensoren dienen qua scangebied elkaar te overlappen

Aansluiten op eigen beeldscherm
Stel dat u in uw auto een RNS 510-scherm of ander beeldscherm in de middenconsole of elders heeft, of een los beeldscherm, kan de camera van set D of F daar dan op aangesloten worden?

Ja, dat kan! Voorheen kon dat soms niet, maar sinds herfst 2015 kan dat met deze set meestal wel! Noodzakelijk is a) dat op uw scherm een 'tulp-stekker'-ingang (= 'video input') zit, waar de gele tulp-stekker van de set op aangesloten wordt. En b) dat u zelf die ingang bereikbaar maakt, door het scherm vooraf los of toegankelijk te maken.
Op uw beeldscherm krijgt u -net als bij de spiegeldisplay- het beeld naar achteren te zien, plus de afstand tot een object. De montage van de set is verder identiek aan de set waarbij u de spiegeldisplay zou gebruiken.
Tot slot nog dit: als u in de webshop een set D/F bestelt zonder spiegeldisplay, ontvangt u € 10 korting!

Aansluiten op extern monitorscherm
Set D, F of I van Parkeersensoreninbouwen.nl, die standaard voorzien is van een spiegeldisplay, kan als alternatief ook gekoppeld worden aan een los TFT monitor-scherm met 4.3" (10,9 cm diagonaal) beeldscherm van onze eigen fabrikant. U kunt tegen een kleine bijbetaling dan voor dit losse scherm kiezen i.p.v. de spiegeldisplay.

OPTIE: Alleen camera en display, geen sensoren
Wij raden het niet aan -omdat de sensoren ons inziens juist de basis vormen van een goed parkeersysteem-, maar voor wie het per se wil, is er de mogelijkheid om set D in te laten bouwen met alleen de (bumper)camera en de spiegeldisplay (of naar eigen beeldscherm, of op een losse monitor). Aangezien er geen sensoren ingebouwd hoeven te worden, ligt de prijs inclusief inbouw dan iets lager.

OPTIE: inbouwen in voorbumper
Hiervoor hebben wij een set met andere interne bekabeling. Wanneer u namelijk de camera van deze pagina op uw voorbumper zou monteren, dan zou u het beeld in de spiegeldisplay, monitor, of scherm, gespiegeld te zien krijgen! Daarom kunt u op het Afspraak-formulier specifiek de set/inbouw voor de voorbumper aanklikken, en kunt u ook in de webshop een 'bumpercamera-voor-voorbumper' aanklikken en bestellen.

BESTELLEN / KOPEN | INBOUW-AFSPRAAK MAKEN | HOME

Aansluitschema's electra (en canbus en 14 volt):

Klik op de foto of HIER om naar de uitvergroting te gaan.
